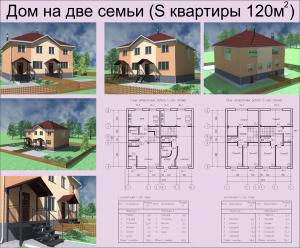

Эскизный проект дома на две семьи общей площадью 236,5 м.кв. разработан на основании технического задания, предоставленного Заказчиком.
Дом разделен на квартиру 1 (слева на плане) и квартиру 2 (справа на плане) кирпичной стеной.
Квартиры запроектированы в трех уровнях, связанных между собой внутренней лестницей.
На первом этаже (на отметке 0.000) размещаются: гостиная, холл, сан. узел, кухня.
На втором этаже (на отметке +3.000) размещаются: спальни, сан. узел и коридор.

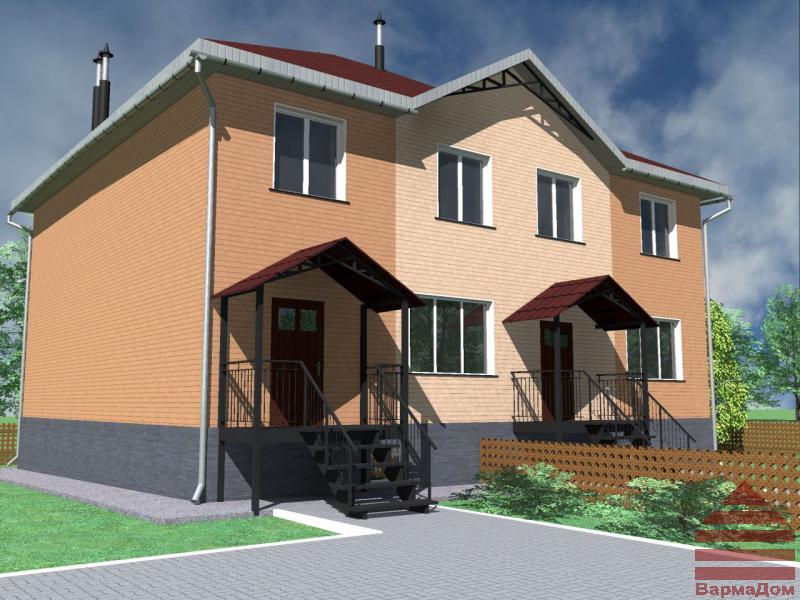

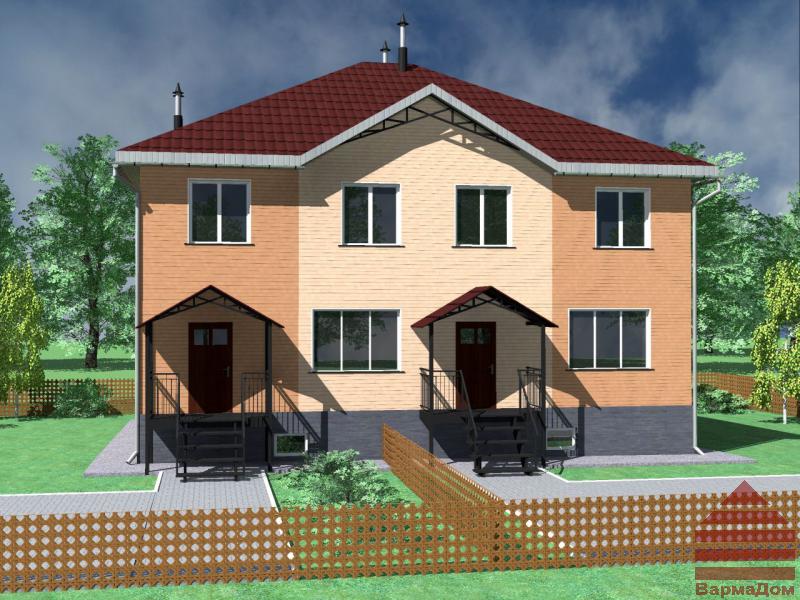

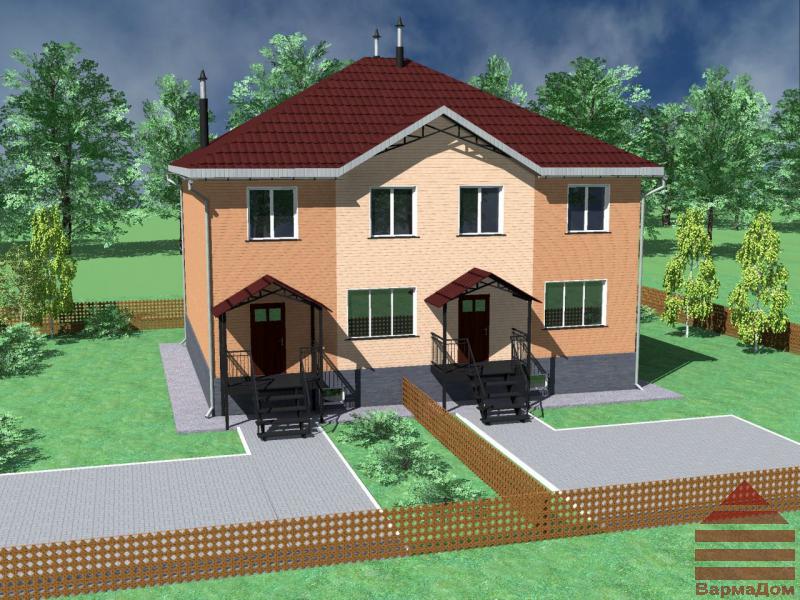

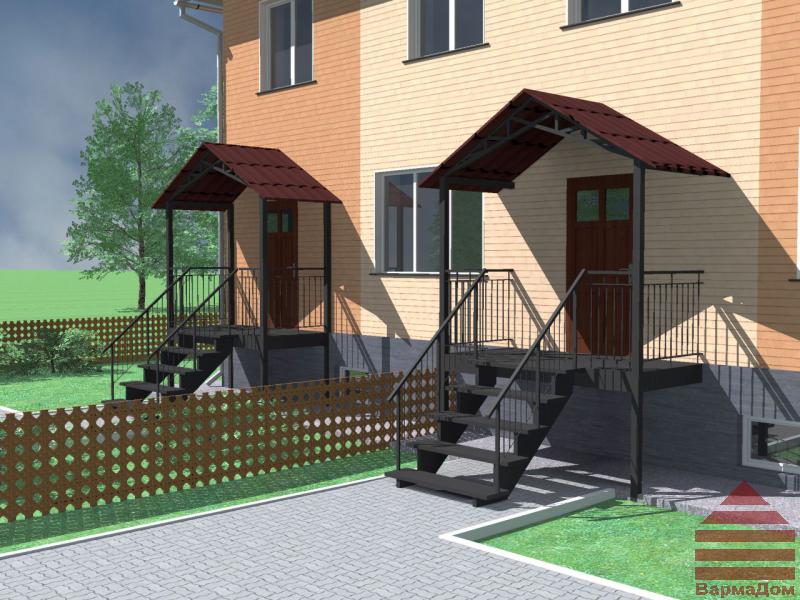

Вход в здание осуществляется через крыльцо с восточной стороны.
Технико-экономические показатели.
Квартира 1
Площадь застройки | 77 м.кв. |
Общая площадь | 116,6 м.кв |
Жилая площадь | 72,1 м.кв. |
Квартира 2
Площадь застройки | 77 м.кв. |
Общая площадь | 119,9 м.кв |
Жилая площадь | 67,4 м.кв. |
Инженерное обеспечение.
Электроснабжение | от внешних сетей |
Отопление | автономное |
Водоснабжение | автономное |
Канализация | локальные очистные сооружения |
Конструктивное решение.
Фундамент | ленточный железобетонный |
Перекрытия | цокольное, межэтажное - железобетонная плита перекрытия с пустотами, чердачное - по деревянным лагам |
Стены | первый этаж - железобетонные стеновые панели толщиной 350мм с утеплителем 100 мм, второй этаж - пеноблок 300x300 с утеплителем 50 мм |
Кровля | металлочерепица (холодный чердак) |
Материал отделки фасада | сайдинг ПВХ бежевый и коричневый |
Материал отделки цоколя | искусственный камень |
Окна и двери | пластиковый стеклопакет |
Лестницы | индивидуальные деревянные |
