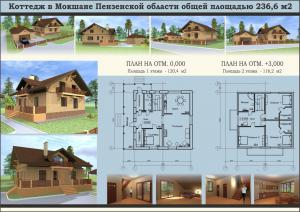

Эскизный проект коттеджа общей площадью 236,6 м.кв. разработан на основании технического задания, предоставленного Заказчиком.
Коттедж запроектирован в двух уровнях, связанных между собой внутренней лестницей, без подвала.
Объект проектирования в плане квадратной формы с размерами сторон по координационным осям 12х12 метров с открытой верандой.

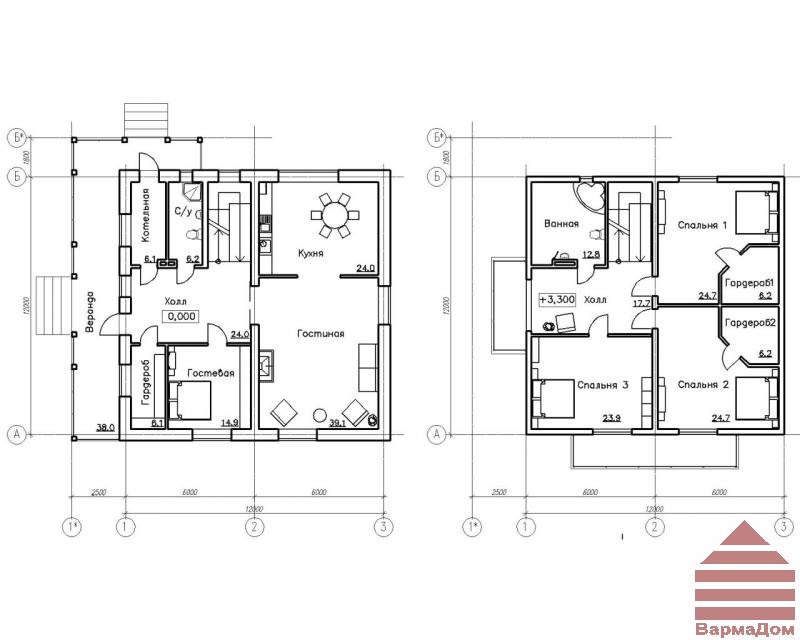

На первом этаже (на отметке 0.000) размещаются : гостиная, кухня, кабинет, холл, сан. узел, гардероб, котельная.
На втором этаже (на отметке +3.300) размещаются : три спальни, два гардероба, холл, сан. узел.
Вход в здание осуществляется через крыльцо с северной стороны и выход во двор через веранду с южной стороны.
Технико-экономические показатели.
| Площадь застройки | 195,5 м.кв. |
| Общая площадь 1 этажа | 120,4 м.кв |
| Общая площадь 2 этажа | 116,2 м.кв. |
| Общая площадь | 236,6 м.кв. |
| Высота потолка на 1эт.(в чистоте) | 3,0 м |
| Высота потолка на 1эт.(в чистоте) | 2,7 м |
| Площадь фасада 1 этажа(облицовочного кирпича) | 165 м.кв. (19,5 м.куб.) |
| Площадь фасада 2 этажа (деревянного бруса с учетом внутренней стены) | 130 м.кв. (33 м.куб.) |
| Площадь кровли | 300 м.кв. |
Инженерное обеспечение.
| Электроснабжение | от внешних сетей |
| Отопление | автономное |
| Водоснабжение | от внешних сетей |
| Канализация | локальные очистные сооружения |
Конструктивное решение.
| Фундамент | ленточный сборный железобетонный |
| Перекрытия | цокольное, межэтажное - ж\б плиты перекрытия, чердачное - по деревянным лагам |
| Стены |
1 этажа: кирпич глиняный полнотелый, толщ. 380 мм. 2 этажа: деревянный брус, толщ. 250 мм. Утепление стен 1 этажа: пенопласт или минплита, толщ. 50 мм. |
| Кровля | металлочерепица |
| Стропильная система | деревянная, крыша утепленная мансардная |
| Материал отделки фасада | облицовочный кирпич желтый |
| Материал отделки цоколя | декоративный камень |
| Окна и двери | пластиковый стеклопакет коричневый |
| Наличники | деревянные планки шириной 100 и 150 мм |
| Лестницы |
индивидуальные деревянные |

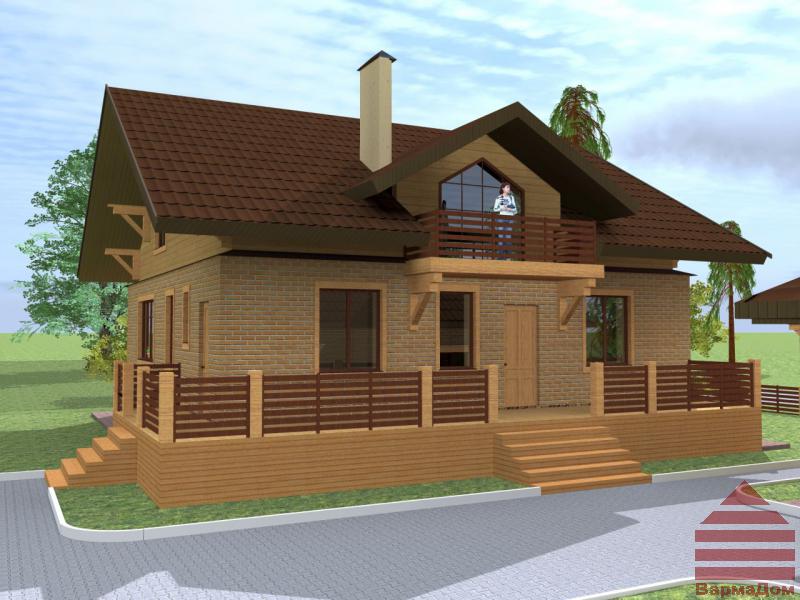

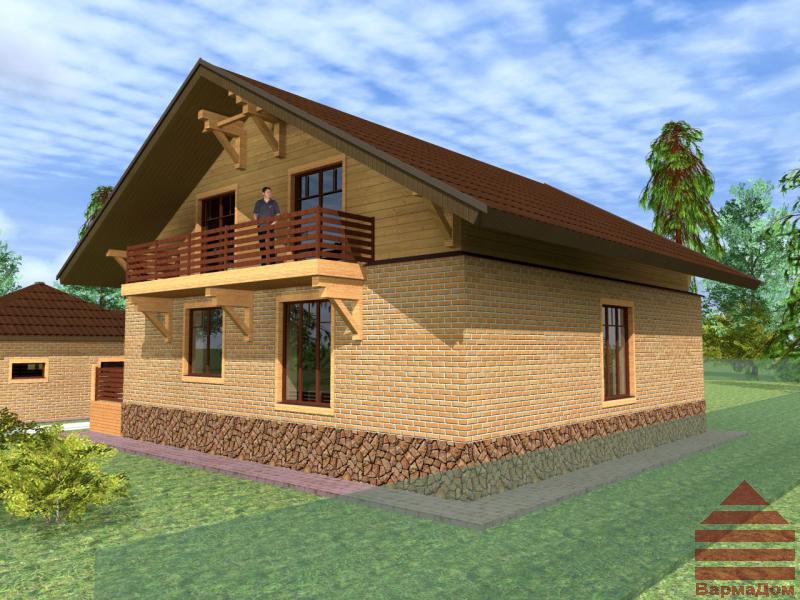

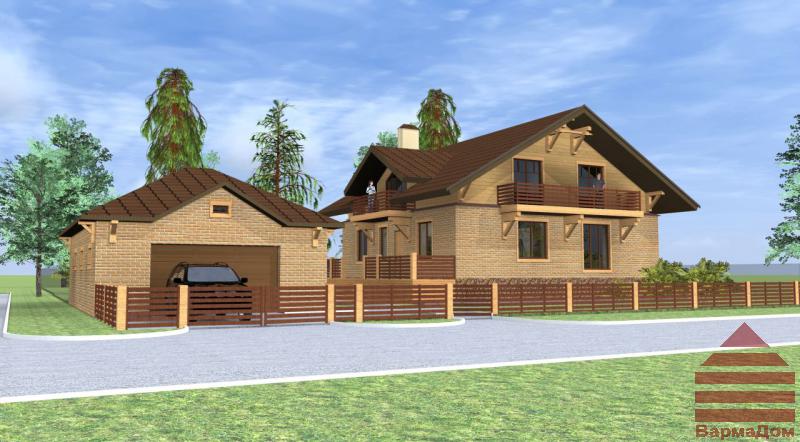

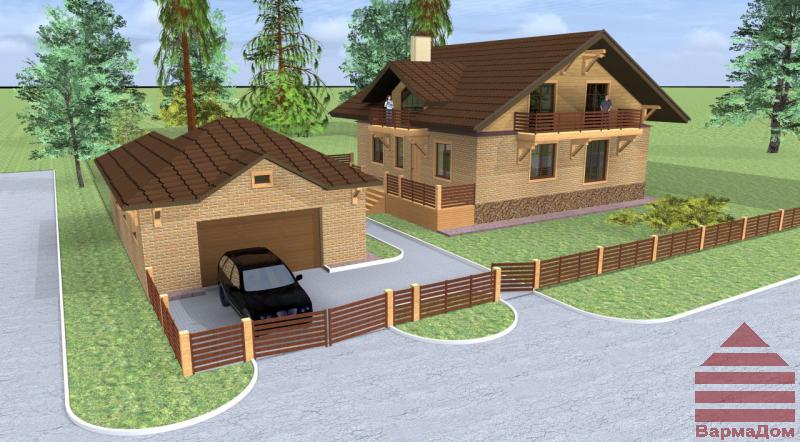

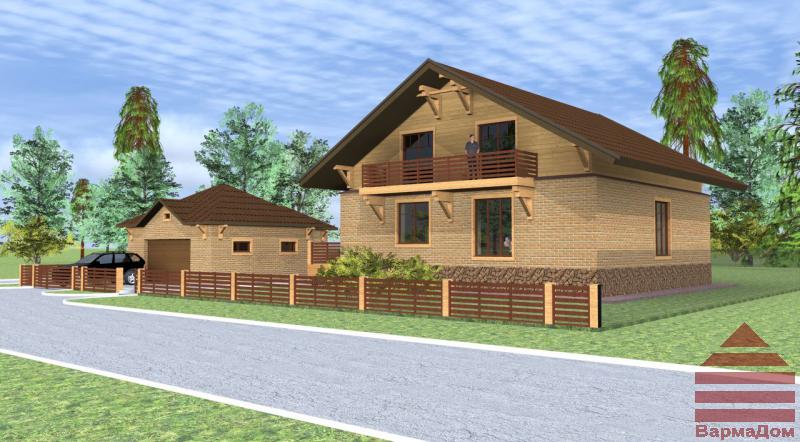

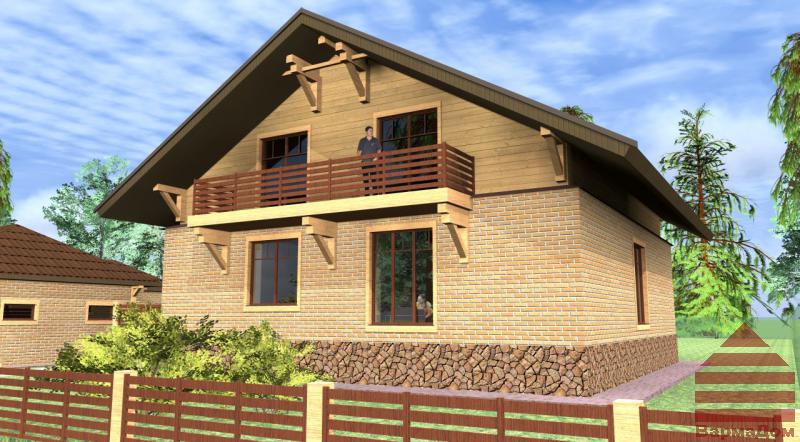

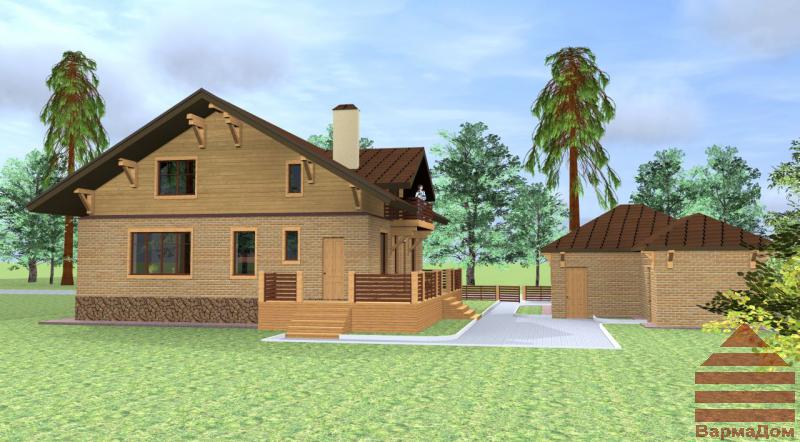

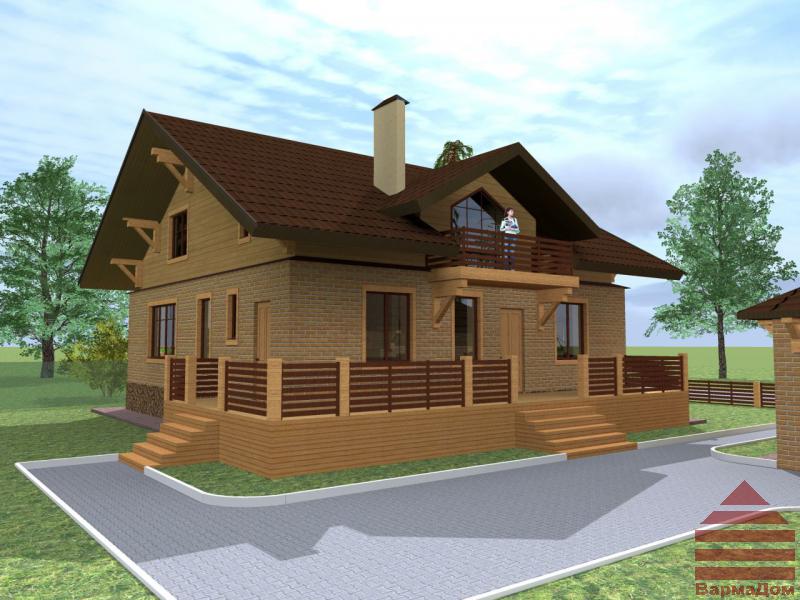

фасад
|
фасад
|
фасад
|
фасад
|
фасад
|
фасад
|
фасад
|
фасад
|
фасад
|
фасад
|

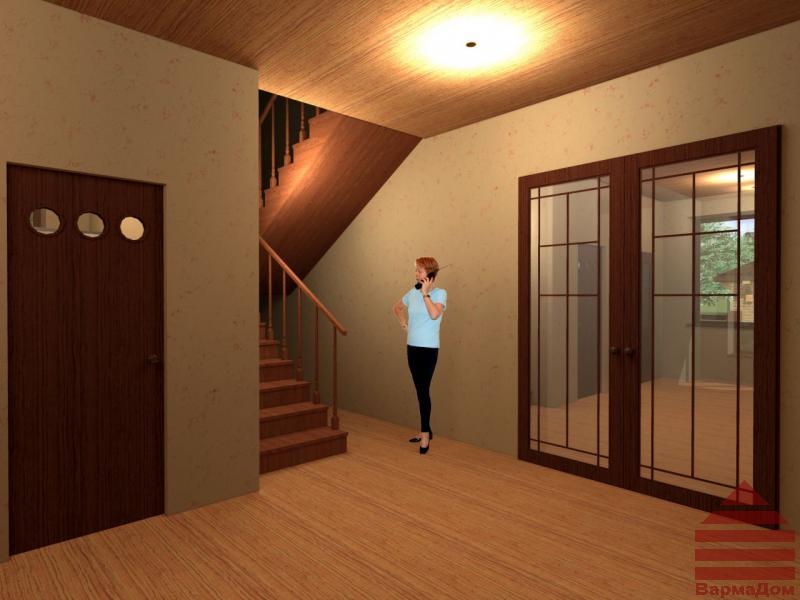

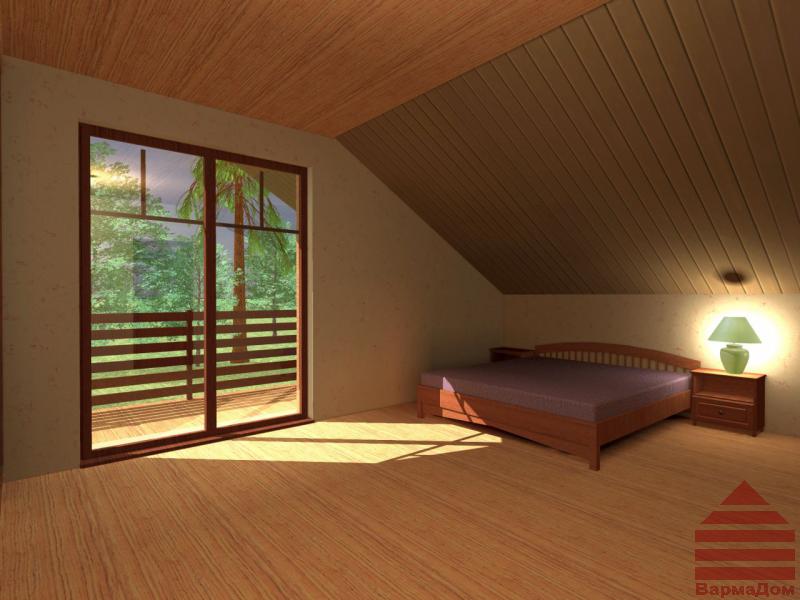

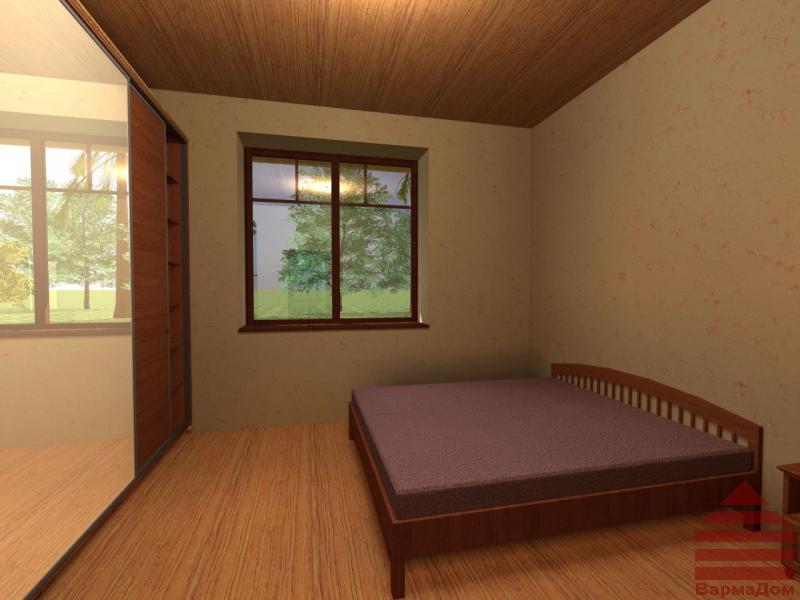

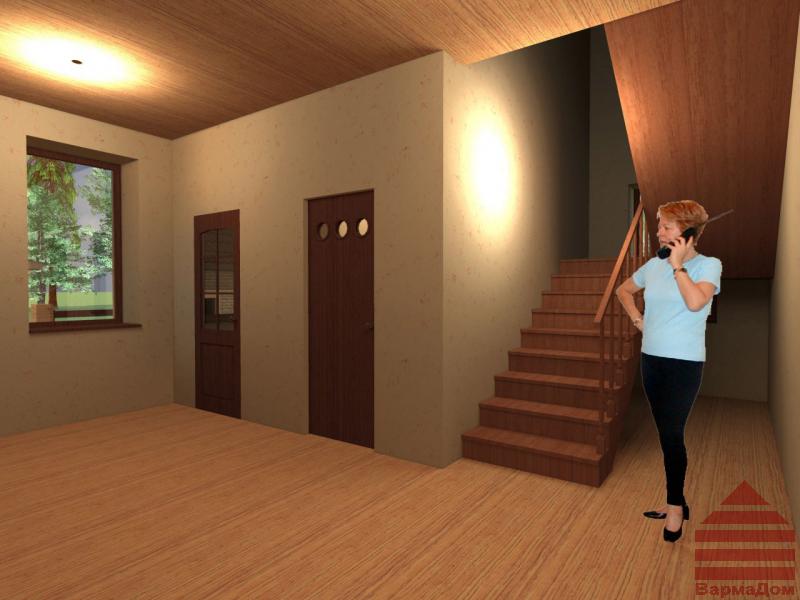

интерьер
|
интерьер
|
интерьер
|
интерьер
|
интерьер
|
интерьер
|

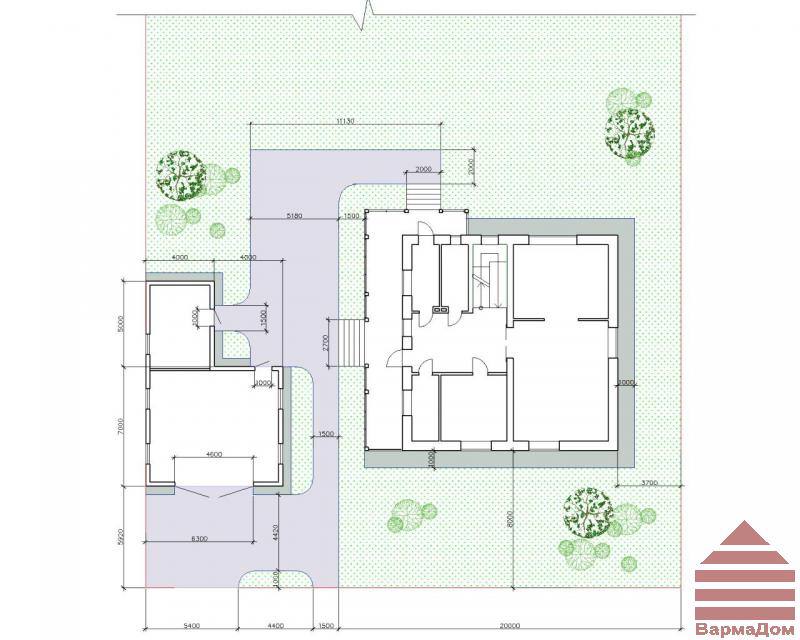

чертеж
|
